唐家热水器——燃气热水器的基本构造（2）

       快速式燃气热水器根据不同分类,其构造也不相同。但气阀、喷嘴、燃烧器、热交换器、点火器、控制电路等都是不可缺少的部件,有的还得加上水流开关或水量传感器以及一些安全装置。如果是强制排气式热水器,还要加上风机及风扇等。下面分别是点火器、水流开关及水量传感器、控制电路、安全装置等作些说明。

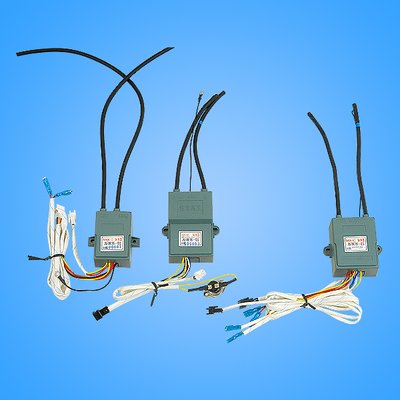

一、点火器
       点火器类似于电视机中的高压发生器,它的输出端能提供10000~12000V的高压,送到位于燃烧器中的点火针处进行火花放电而点火。

二、水量开关及水量传感器
        水量(水流)开关能保证只有当水进入热水器时,热水器才工作,以防止发生空烧。而水量传感器除了这种开关功能外,还能够判断进入热水器的水量的多少。

三、控制电路
       在构造简单的热水器中,也必须有点火信号的控制、气阀开关的控制、熄火保护的控制等,可用比较简单的电路来实现。但现在,在档次稍高的热水器中,控制电路基本上都以单片机为中心,加上各种传感器、执行元件等构成,所有控制程序都已事先存入芯片中。单片机由中央处理器(即CPU中的运算器和控制器)、只读存储器(ROM)、读写存存储器(RAM)、输入/输出口(IO)等组成,集成在一块芯片中,再加上时钟电路和中断系统等,就组成了一台简单的电脑。虽说简单,对于燃气热水器的控制也够用了。

四、安全装置
产品不同,安全装置的数量会有多有少,但一般都具备以下几种:
       (1)熄火保护装置一当意外原因造成燃烧器熄火时,发出信号,关闭燃气,停止工作。早期产品采用热电偶,现一般都采用火焰检测棒。
       (2)防空烧装置一在无水或少水的情况下,关闭燃气,防止空烧。
       (3)防水温过高开关一当水温高至某一数值时,自动熄火,避免热水过热而烫伤皮肤。
       (4)电压过压保护一当电网发生故障,出现过高电压(特别是冲击电压)时,起保护作用。一般采用压敏电阻。
       (5)防雷击装置一万一发生雷击时,保护人员及热水器的安全。

       (6)风压过大或烟道堵塞保护一当外界风力过大可能发生废气倒灌或烟道堵塞时,热水器自动停止工作。
大部分都采用风压开关进行保护,也有通过风机转速和风机电流进行控制的。这是因为烟道堵塞时,风机转速将上升,风机电流将下降。
       (7)定时装置一热水器连续工作20~30min后,将自动停止加热,提醒用注意室内是否缺氧。还可在意外情况发生,甚至使用者已失去知觉或即将失去知觉时,自动关闭燃气,防止更严重的中毒事故发生。
       (8)防冻装置一北方地区使用的热水器,需要加装防冻加热器(一般为陶瓷加热器),防止冬天热水器内部的水管冻裂。
       (9)漏电保护一需要使用交流电源工作的热水器,应安装漏电保护器,旦发生漏电,自动切断电源。

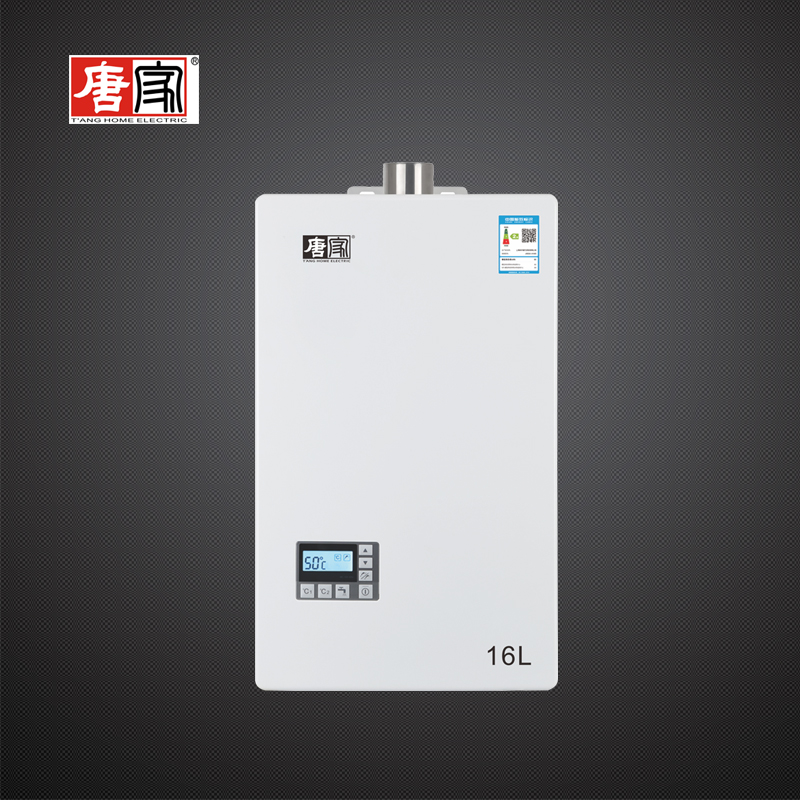

       唐家热水器速热效果好，蓄水空间大，满足家庭沐浴出水的需求，细心呵护您和家人的健康！
